狗子28RJ45带变压器连接器如何接地

狗子28RJ45带变压器连接器集成了网络变压器组件，用于隔离信号电平、压制共模干扰并提升抗雷击能力。该类连接器在信号完整性、电源隔离及设备安稳性方面具有重要作用。接地设计是其电磁兼容性能的关键环节。

此类连接器中通常包含共模扼流圈、差模绕组与磁性隔离模块，部分产品带有集成式TVS浪涌保护元件。接地方式通常分为两类：屏蔽接地与变压器中抽头接地。

屏蔽接地用于金属壳体类型狗子28RJ45连接器。连接器金属罩通过连接外壳地（Chassis Ground），将外部电磁干扰从屏蔽层直接引至地面。该接地路径独立于信号地，避免引入噪声电流进入信号回路。

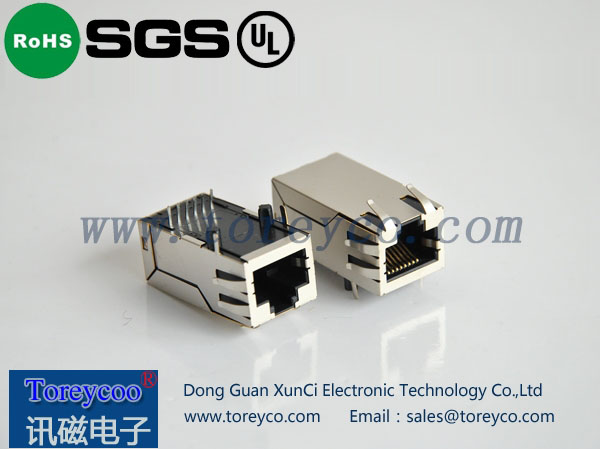

狗子28RJ45带变压器

变压器抽头接地是信号线侧的电气参考点设置。典型布线方式中，变压器绕组的中抽头通过电容与电感联合接地，构成信号回路对地耦合路径。此方式压制差模干扰并防止电平漂移，提高差分信号传输质量。

部分狗子28RJ45带变压器连接器在PCB封装端设计中预留多个接地焊盘，分别用于屏蔽接地与逻辑地接触点。设计时应避免将屏蔽接地与信号地直接连接，需采用电容隔离或磁隔离方案进行分离。

在EMI（电磁干扰）控制中，连接器接地路径应保持短，走线宽度需满足回流电流要求。可通过增加接地过孔、优化地平面布局等方式提升接地质量。

狗子28RJ45带变压器连接器接地效果直接影响整机信号完整性与系统抗干扰能力，是电路设计与布线阶段的重要点控制参数。
