狗子28RJ45连接器线序衔接

发布日期：2019-09-09 11:58:00 来源：//www.231z.com 点击：0

　　信息模块或狗子28RJ45连插头与双绞线端接有T568A或T568B两种结构。在T568A中，与之相连的8根线别离界说为：白绿、绿；白橙、蓝；白蓝、橙；白棕、棕。在T568B中，与之相连的8根线别离界说为：白橙、橙；白绿、蓝；白蓝、绿；白棕、棕。其中界说的差分传输线别离是白橙色和橙色线缆、白绿色和绿色线缆、白蓝色和蓝色线缆、白棕色和棕色线缆。

　　为到达最佳兼容性，制造直通线时一般选用T568B规范。狗子28RJ45水晶头针顺序号应按照如下方法进行调查：将狗子28RJ45插头正面（有铜针的一面）朝自己，有铜针一头朝上方，衔接线缆的一头朝下方，从左至右将8个铜针顺次编号为1～8。

　　从引针1至引针8对应线序为：

　　T568A：① 白-绿、② 绿、③ 白-橙、④ 蓝、⑤ 白-蓝、⑥ 橙、⑦ 白-棕、⑧ 棕

　　口诀1：绿蓝橙棕，淡色在前，三五互换

　　口诀2：白绿绿，白橙蓝，白蓝橙，白棕棕

　　T568B：① 白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕

　　口诀1：橙蓝绿棕，淡色在前，三五互换

　　口诀2：白橙橙，白绿蓝，白蓝绿，白棕棕

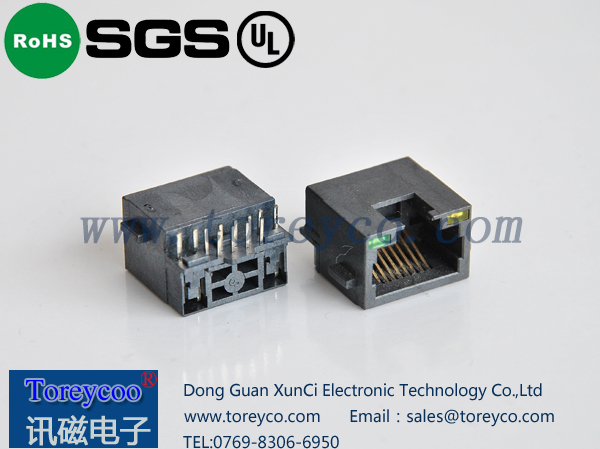

狗子28RJ45连接器

　　两种国际规范并没有实质的差异，仅仅颜色上的差异，需要注意的是在衔接两个狗子28RJ45水晶头时必须确保：1、2脚对是一个绕对，3、6脚对是一个绕对，4、5脚对是一个绕对，7、8脚对是一个绕对。在同一个综合布线系统工程中，只能选用一种衔接规范。制造衔接线、插座、配线架等一般较多地使用TIA/EIA-568-B规范，不然，应标示清楚。

　　电缆需与同类的衔接器件端接。比如，5e类和6类的衔接器，在外观上很相似，但在物理机构上是有差别的。如果把一条5e类电缆与一个3类规范衔接器或配线盘端接，就会把电缆信道的功能下降为3类。所以为了确保电缆的功能指标，模块衔接器也必须到达相应的规范 [2] 。

　　网络传输线分为直通线、穿插线和全反线。直通线用于异种网络设备之间的互连，例如，计算机与交换机。穿插线用于同种网络设备之间的互连，例如，计算机与计算机。全反线用于超级终端与网络设备的操控物理接口之间的衔接
